ECテクニカルチームは、20年以上の生産経験を積んで、アルミナ（Al₂o₃）とジルコニア（Zro₂）セラミックの焼結温度と生産コストを削減することに専念し、強度、靭性、硬度などの特性を大幅に改善しています。この記事で提示された10の焼結エイズは、長年の業界専門家の研究から認められた解決策です。この基盤の上に構築されたEC©™は、独自のソリューションを開発するために、広範なテストと顧客の要件を実用的なアプリケーション環境と組み合わせて実施しました。焼結エイズ1〜5はアルミナセラミック用で、6〜10はジルコニアセラミック用です。機密性の理由から、簡単な説明のみが提供されます。

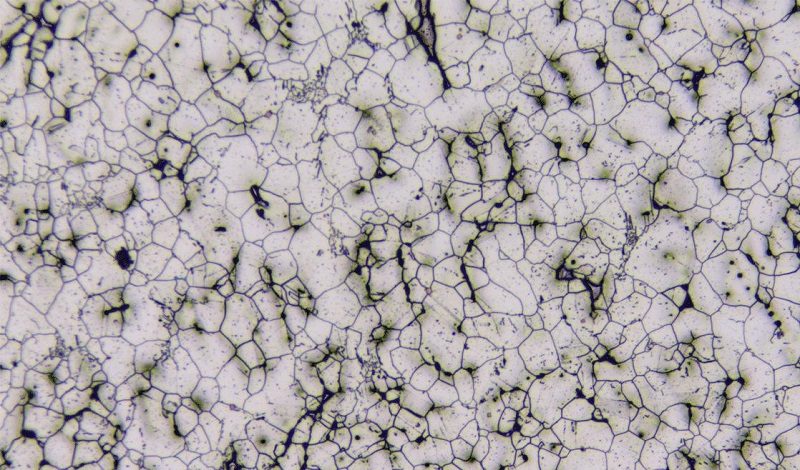

●構成：mgo-sio₂ベースの複合焼結エイド（mgo≈1–2％ +sio₂≤3％）
●機構：1450〜1550°Cで低販売点液相（ケイ酸塩ガラス相）を形成し、粒子の再配置と濃度を促進しますが、MGOは異常な粒成長を抑制します。
●パフォーマンスの利点：
1500°C未満に減少したオシタリング温度（純粋なal₂o₃は1600°C以上を必要とします）を除いて、99％を超える密度を達成しました。
OFINE-GRAIND構造は、曲げ強度を400〜600 MPaに増強し、耐摩耗性を改善します。
●アプリケーション：構造セラミック成分（例：切削工具、ベアリングボール）、耐摩耗性ライナー、電子包装基板。
●特性：バランス密度と高温強度、過剰なガラス相による耐食性分解を回避します。
●構成：Nano-Tio₂（アナターゼ、粒子サイズ<50 nm）
●機構：ti⁴⁺は、al³⁺を置き換え、al³⁺拡散経路を活性化する格子空室（固相焼結ドミナント）を作成し、焼結する活性化エネルギーを減少させます。
●パフォーマンスの利点：
100〜200°C減少した浸透温度は、純粋なal₂o₃の高密度化を加速します。
Osub-Micronの穀物洗練は、硬度（HV）を15〜20％増加させ、熱衝撃耐性を改善します。
●アプリケーション：透明なアルミナセラミック（赤外線窓、高圧ナトリウムランプチューブ）、高温構造成分（酸化耐性部品）。
●特性：ガラス相は導入されておらず、高純度の光学または電気特性を維持します。
●構成：y₂o₃ +la₂o₃コンポジット希土類添加剤（合計加算0.5〜2％）
●メカニズム：希土類イオンは、粒界で分離し、不純物を浄化し（たとえば、Na⁺）、粒界の移動を阻害し、均一な濃度の促進、穀物の粗大化を抑制します。
●パフォーマンスの利点：
浸透圧力粒子成長（ピン留め効果）、高温強度保持率は90％> 90％（1000°Cでテスト）。
Oincreases Fracture靭性（KIC）から4〜5 MPa・M¹/²（単相Al₂O₃≈3MPa・m¹/²）。
●アプリケーション：高温航空宇宙コンポーネント（燃焼チャンバーライナー）、摩耗および耐腐食性産業装置（バルブ、ポンプシール）。
●特性：粒の境界の凝集を強化し、高温安定性と機械的信頼性のバランスを取ります。
●構成：部分的に安定化されたzro₂（t-zro₂）は、al₂o₃マトリックスに分散しています（ztaセラミック、zro₂コンテンツ5〜15％）
●メカニズム：T-Zro₂粒子は、ストレス誘発性相変換（T→M）を受け、エネルギーを吸収し、強化のために亀裂をそらす。 Nano-Zro₂はまた、粒子の成長を阻害します。
●パフォーマンスの利点：
耐衝撃性の靭性は、8〜12 MPa・m¹/²（純粋なal₂o₃≈3mpa・m¹/²）に有意に増加しました。
屈する強度は500 MPa以上で、優れた耐衝撃性があります。
●アプリケーション：高性能構造成分（歯科インプラント橋台、弾道装甲板）、高負荷耐摩耗性部品（セラミックベアリング、研削媒体）。
●特性：硬さと亀裂伝播抵抗を組み合わせて、伝統的なal₂o₃の機械的性能の制限を破ります。
●構成：CAO-MGO-SIO₂システム（CMSシステム、合計追加3〜5％）
●メカニズム：多成分低ヨートティック液相（<1300°C）を形成し、高濃度の効率で毛穴を急速に充填します。
●パフォーマンスの利点：
閉じ込め温度は〜1400°Cに低下し、費用に敏感なアプリケーションに最適です。
高温強度は、ガラス相のため、高温強度はTHS-Mgsioよりもわずかに低いです。
●アプリケーション：低コストの耐摩耗性部品（機械式ブッシング、産業用セラミックローラー）、建設材料（タイル補強材）。
●特性：大規模生産に適した焼結効率と費用対効果のバランスをとります。
●構成：3 mol％y₂o₃和解zro（3y-tzp）
●メカニズム：Y³⁺はZro₂格子に溶解し、室温で四角形のメタストラブル相（T-Zro₂）を安定化し、強化のために応力誘発性相変換（T→M）を使用します。
●パフォーマンスの利点：
最大8〜10 mpa・m¹/²の耐酸化靭性、曲げ強度> 1000 MPa。
okontrollable穀物サイズ（均一なナノスケール構造）、優れた生体適合性。
●アプリケーション：歯科修復物（全セラミッククラウン、インプラントアバットメント）、精密ツール（セラミックブレード）、生物医学インプラント。
●特性：臨床的に検証された、古典的な高強度の高強度ジルコニアシステム。
●構成：MAS Glass Aid（MGO-Al₂O₃-Sio₂）またはY-Masバリアント
●メカニズム：1250〜1350°Cで低販売点ガラス液相を形成し、ZRO₂粒子を湿らせて再配置と高密度化を促進します。
●パフォーマンスの利点：
1350°C未満に減少した浸透温度（従来の3Y-TZPには1500〜1600°Cが必要です）。
onsensification> 99％、表面仕上げは精密な光学成分に適しています。
●アプリケーション：迅速な介入歯科用セラミックブロック、赤外線光学窓（透明なZro₂コンポーネント）、低コストの構造部品（衛生セラミックバルブコア）。
●特性：液相焼結は、密度を加速し、プロセスサイクルを短縮し、エネルギー消費を削減します。
●構成：sc₂o₃安定化zro（scsz、sc³⁺追加5–15 mol％）
●機構：Zr⁴⁺とのsc³⁺半径の高い互換性は固溶体を可能にし、安定した立方相（c-zro₂）または超微細なt-Zro₂を形成し、相変換の分解を阻害します。
●パフォーマンスの利点：
Ohigh-Temperature Strength Restention> 95％（1200°Cでテスト）、硬度（HV）≥1200。
オクアレクト靭性6〜8 MPa・m¹/²、優れた熱衝撃耐性（ΔT800°Cサイクリング）。
●Applイケーション：エアロエンジン、固体酸化物燃料電池（SOFC）電解質、極端な環境シール用の熱バリアコーティング。
●特性：優れた高温安定性と構造的信頼性は、費用がかかります（SCは希少金属です）。
●構成：ceo₂和解zro（ce-tzp、ce⁴⁺追加8-12 mol％）
●機構：ce⁴⁺/ce³⁺原子価スイッチングは酸素空孔を精製し、酸化分解を阻害します。四角い位相安定化により、靭性が向上します。
●パフォーマンスの利点：
卵形成酸化耐性（Ce³⁺格子劣化が減少します）。
発移動可能な高温導電率（酸素イオン移動の強化）、骨折靭性5〜7 MPa・m¹/²。
●アプリケーション：自動車排気清浄機基質、高温触媒反応器、電子センサー成分。
●特性：機能的複合バランスの機械的特性と環境耐久性（酸化、電気化学的条件など）。
●構成：Zro₂Matrixで構成されたSICナノチューブまたはウィスカー（追加3〜10％）
●機構：SIC補強材は、亀裂の先端を橋渡しし、引き抜きによってエネルギーを消散します。同時に、Zro₂粒子の粗大化を阻害し、熱伝導率を向上させます。
●パフォーマンスの利点： 12〜15 MPa・m¹/²の脱骨骨折靭性（従来のzro₂≈8mpa・m¹/²）。
12〜15 MPa・m¹/²の脱骨骨折靭性（従来のzro₂≈8mpa・m¹/²）。
生殖的に熱衝撃耐性が増強されました（熱伝導率の増加、熱ストレスの減少）。
●アプリケーション：極端な温度サイクリングコンポーネント（エアロエンジン燃焼チャンバーライナー）、インパクトのある耐摩耗性装備（マイニングクラッシャーハンマーライナー）。
●特性：マルチスケールの強化メカニズム、単一材料のパフォーマンスボトルネックを克服します。
ステートメント：記事/ニュース/ビデオは、インターネットから、またはAIソフトウェアによって作成されています。私たちのウェブサイトは、共有を目的として復刻されています。転載された記事/ニュース/ビデオの著作権は、元の著者または元の公式アカウントに属します。侵害が必要な場合は、時間内にお知らせください。検証して削除します。
