硬質機械加工の精度は標準の CNC を超えています。アルミナの脆性、焼結収縮、表面の完全性により、生産開始前のあらゆる設計の選択が決定されます。
エンジニアが指定するアルミナセラミック機械加工部品金属やプラスチックのコンポーネントとは異なる課題に直面しています。高純度アルミナ (Al₂O₃ ≥ 95%) は、優れた硬度、圧縮強度、誘電安定性を備えていますが、これらの特性により、焼結後の機械加工が困難になり、焼結前のグリーンステート処理が予測できなくなります。この記事では、適切なアルミナ グレードの選択方法、焼成および研削段階にわたる公差の管理方法、穴、エッジ、シール面などの重要な特徴の検証方法について説明します。また、主要な故障モード (エッジの欠け、微小亀裂、メタライゼーションの接着損失) についても学習するため、調達および設計チームは一般的なセラミック データシートを超えて、信頼性の高いアプリケーション固有の部品に向けて進むことができます。

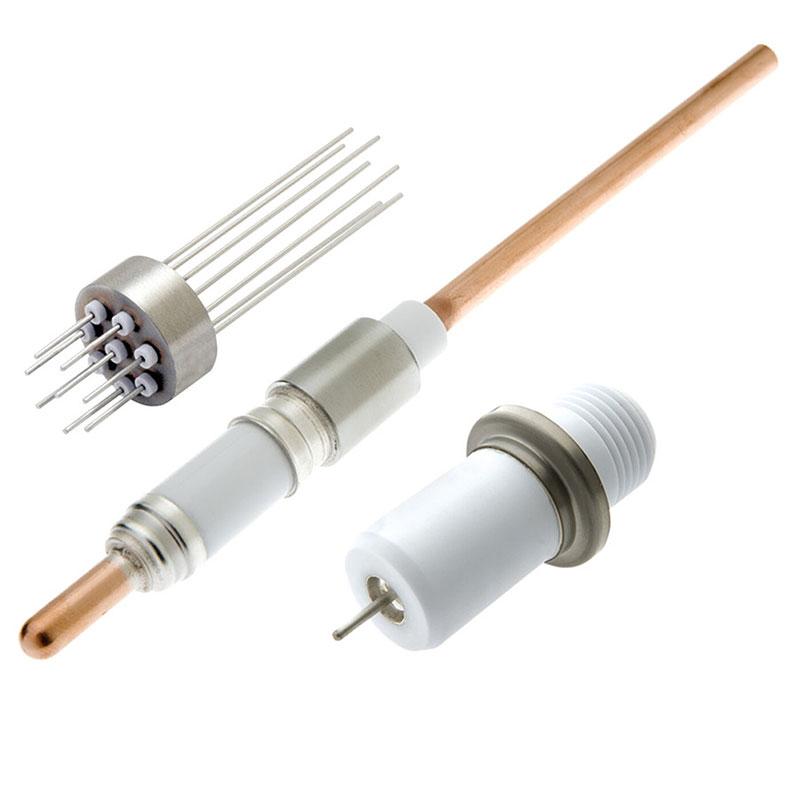

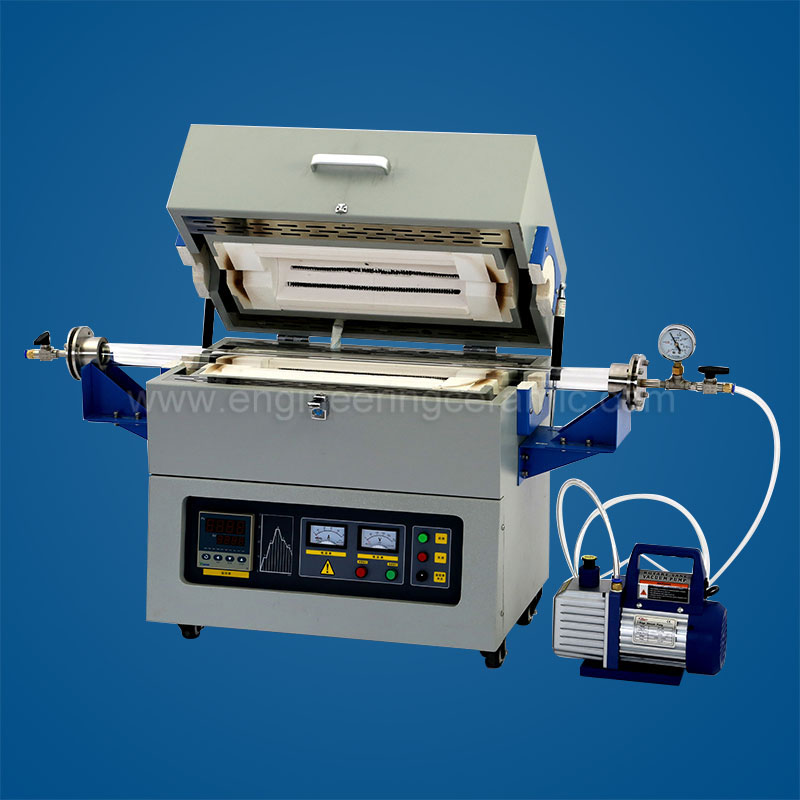

アルミナセラミック部品は、単に金属の高温代替品ではありません。これらは、システムが摩耗、腐食、電気的絶縁を管理する方法を根本的に変えます。真空フィードスルーから医療用流体工学や自動車センサーに至るまでの用途において、機械加工部品の最終性能は、原料粉末の処理と、ダイヤモンドの研削、ラッピング、研磨の順序に等しく依存します。
焼成直後の寸法と完成公差との関係は重要です。 96% ～ 99.8% のアルミナの一般的な焼結収縮は、15% ～ 20% の範囲で直線的に変化しますが、バッチごとに大きく異なります。ダイヤモンド工具を使用した焼結後の機械加工では、内径で ±0.005 mm、平面度で ±0.01 mm を達成できますが、各ストック除去パスでは表面下に損傷が生じるリスクがあります。グリーンステート加工 (焼成前) では、材料の除去が速くなり、工具の摩耗が少なくなりますが、収縮異方性により穴やスロットが予期せず変形する可能性があります。経験豊富なサプライヤーは両方のルートをモデル化し、フィーチャのアスペクト比と数量に基づいて選択します。
半導体資本設備では、アルミナのエンドエフェクターとチャンバーライナーは、サブミクロンの粒子発生制限を維持しながら、プラズマ侵食や極端な熱サイクルに耐える必要があります。精密に加工された溝と真空ポートはプロセスガスを閉じ込めることができません。医療用埋め込み型デバイスでは、アルミナ大腿骨頭には、繰り返し荷重下での壊滅的な破壊を回避するために、Ra <0.01 μm の表面仕上げとエッジ破損の制御が要求されます。自動車点火システムの場合、絶縁体チップには一貫した沿面距離とフラッシュオーバー耐性が必要です。研削焼けや残留応力があると絶縁耐力が 30% 以上低下します。
延性材料とは異なり、アルミナ部品は、仕様どおりの寸法、表面完全性測定基準、および統計的証明試験の組み合わせによって定義されます。
アルミナのグレードは、純度と平均粒径によって区別されます。 95% ～ 96% のアルミナは、コスト、強度 (約 300 ～ 350 MPa の曲げ強度)、および電気抵抗率 (>10¹⁴ Ω・cm) のバランスが取れています。 99.6% ～ 99.8% のアルミナは曲げ強度を 400 ～ 450 MPa に高め、耐摩耗性を向上させますが、より高価なダイヤモンド仕上げが必要になります。粒子サイズはエッジ靱性に直接影響します。微粒子 (1 ～ 3 μm) の材料はより滑らかな表面に研磨され、マイクロチッピングに耐性があります。一方、粗粒子 (>5 μm) のアルミナはグリーンマシン加工が容易ですが、点荷重を受けると破損しやすくなります。
重要な仕様には次のものが含まれます。
| プロセス | 在庫の削除 | 表面損傷のリスク | 代表的な用途 |
|---|---|---|---|
| グリーンステートミリング | 高い | 弱（発射前） | 穴、スロット、薄壁 |
| 焼結体ダイヤモンド研削加工 | 中くらい | 中くらい | 外径/内径、平面 |
| ラッピング | 非常に低い | 最小限 | シール面、ゲージ面 |
| 超音波加工 | 低い | 低い | 複雑な 3D 輪郭、壊れやすい形状 |
アルミナ部品が単独で動作することはほとんどありません。多くの場合、金属ハウジングにろう付け、クランプ、または焼きばめされます。熱膨張差 (アルミナ ≈6 ～ 8 ppm/°C 対ステンレス鋼 ≈17 ppm/°C) により、組み立て応力が発生します。この応力は、しまりばめ設計で管理する必要があります。一般的なルール: スチール製ハウジング内の直径 10 mm のアルミナ ピンの場合、挿入時の破損を避けるために、干渉は室温で 0.01 ～ 0.02 mm を超えてはなりません。
アルミナ（通常はモリブデンマンガンまたは活性ろう付け合金）の金属化には、接着のために機械加工された表面が特定の粗さプロファイル（約 0.4 ～ 0.8 μm Ra）を持つ必要があります。滑らかすぎるとメタライゼーションが剥がれます。粗すぎると、熱サイクル中に微小亀裂が形成されます。
認定サプライヤーは以下を提供する必要があります。
カスタムアルミナ機械加工部品は通常、経済的なダイヤモンド工具の償却のために 200 ～ 1,000 個の MOQ を必要とします。リードタイム: グリーンステート機械加工 2 ～ 3 週間 + 焼結サイクル (3 ～ 5 日) + 仕上げ研削 (1 ～ 2 週間)。既存のツールを使用した急ぎの注文には 10 ～ 15 日かかる場合があります。プライベートラベルは一般的ではありませんが、サプライヤーは出荷ごとにカスタムパッケージ（クリーンルーム対応トレイ、ロット管理されたバッグ）と適合証明書を提供します。
| マーケットティア | 1個あたりの価格（典型的な小さな部品） | 純度と機械加工 | 主な特徴 |
|---|---|---|---|
| 経済 | 2-2-8 | 95% Al₂O₃、焼成直後または最小限の研磨 | 緩い公差 ±0.1 mm、目に見えるエッジの欠け、プルーフテストなし。重要でないスペーサーに適しています。 |
| 産業用 | 10–10–30 | 96 ～ 99% Al₂O₃、キー面に研磨 | 公差±0.025mm、基本エッジブレイク、ロットサンプリングの寸法検査。 |
| 精度/クリティカル | 40–40–150+ | 99.6%+ Al₂O₃、ラッピングおよび研磨 | 公差 ±0.005 mm、100% エッジ検査、証明テスト済み、クリーンルームで梱包。 |
4 段階の意思決定プロセスを実装します。
コストと信頼性のバランスをとるということは、機能しない面には焼成直後の表面を受け入れ、嵌合直径、シールランド、または光学窓のみに研削予算を投資することを意味します。
アルミナのグリーン状態と焼結状態の機械加工の違いは何ですか?
グリーンステート加工では未焼成のセラミックを切断します。これはより高速ですが、15 ～ 20% の線収縮を考慮する必要があります。焼結状態の機械加工では、完全に焼成した材料にダイヤモンド工具を使用して高精度を実現しますが、コストは高くなります。
部品に適したアルミナ純度を選択するにはどうすればよいですか?
一般的な摩耗と電気絶縁に対しては 95 ～ 96%。 99.6%以上の高い耐食性、極度の絶縁耐力、または研磨されたベアリング表面。
アルミナ部品にネジ切りは可能ですか？
いいえ、直接ねじを入れるとほとんどの場合破損につながります。圧入金属インサート、ろう付けスタッドを使用するか、接着またはクランプ用に再設計してください。
シール面にはどのような表面仕上げが必要ですか?
静的金属セラミックシールの場合、Ra ≤0.05 µm。動的スライドシールの場合は Ra ≤0.02 μm。焼成直後（≈1.6 µm Ra）は、非シール面にのみ許容されます。
機械加工されたアルミナ部品が安全に使用できることを確認するにはどうすればよいですか?
プルーフ テスト データ (例: 代表的なサンプルの破裂強度または曲げ強度)、拡大によるエッジ検査、高リスク機能の染料浸透テスト記録をリクエストしてください。
