エンジニアリングセラミック株式会社（EC © ™）レポート：

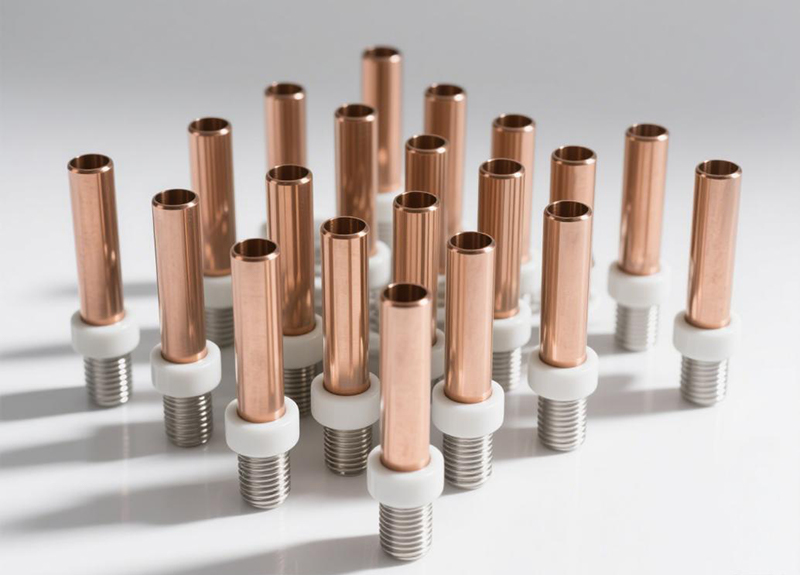

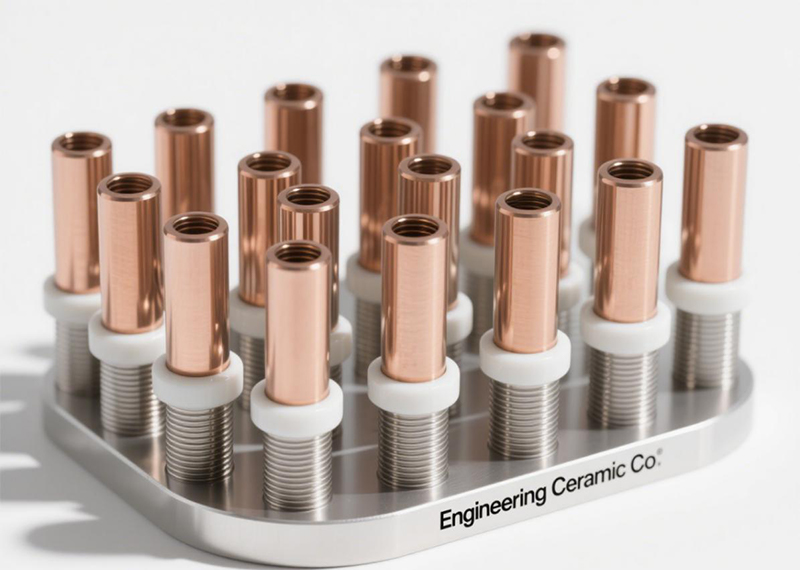

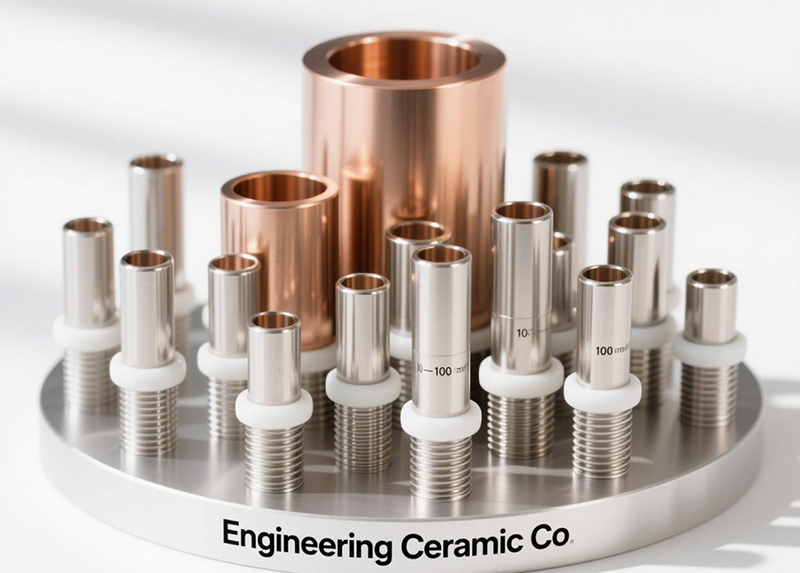

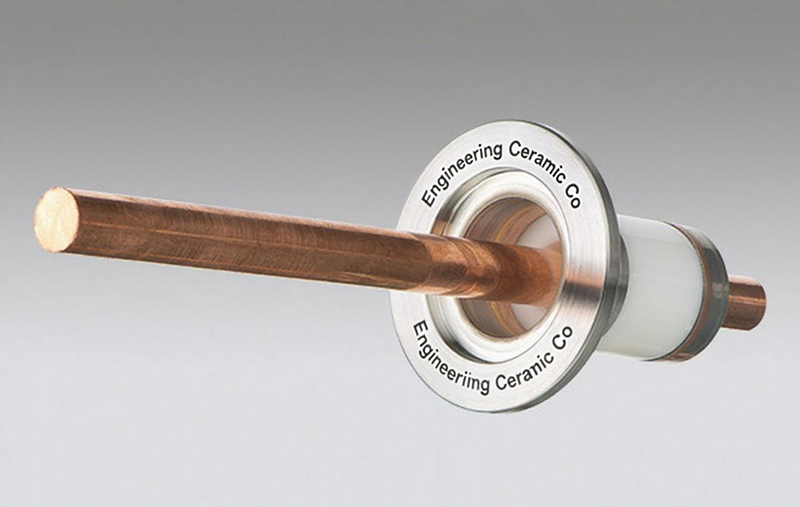

EC真空フィードスルー - 技術的な要約
ECは、以下のような高性能真空フィードスルーを専門としています：
✔ 超高電圧絶縁のためのセラミック絶縁体（Al₂O₃/AlN）
✔ 真空ろう付け技術（リーク率 <10⁻⁹ mbar·L/s）
✔ ターボ分子ポンプ/イオンポンプ用の気密シーリング（UHV/XHV対応）
✔ 半導体、航空宇宙、研究用途向けのカスタム構成
表1：動作原理による分類
|
種類 |
動作原理 |
最終真空（PA） |
主な機能 |
主な用途 |
|
ロータリー vane ポンプ |
回転するバンによる正位移 |
1e-1〜1e2 |
油シール式、保守が必要 |
フォアライン/バックポンプ |
|
ドライスクロールポンプ |
軌道運動するスパイラルによるガス圧縮 |
1E-2〜1E1 |
油フリー、低振動 |
実験室機器 |
|
ルーツブロワー |
カウンター回転ローブによるガス輸送 |
1e-1〜1e3 |
高スループット、しばしば多段 |
産業用真空システム |
|
オイルディフュージョンポンプ |
蒸気ジェット運動量による移送 |
1E-7〜1E-4 |
移動部品なし、冷罠が必要 |
Eビーム蒸着 |
|
ターボ分子ポンプ |
高速ローター (>60K RPM) が分子に衝突 |
1E-9〜1E-6 |
清潔、振動に敏感 |
UHVサイエンスマシン |
|
クライオジェニックポンプ |
<20K の表面でのガス凝縮 |
<1e-10 |
最高真空、定期再生が必要 |
宇宙環境シミュレーション |
表2：真空レベルによる分類
|
真空範囲 |
圧力 (Pa) |
最適ポンプ種類 |
技術的な考慮事項 |
|
粗い真空 |
1e5〜1e2 |
ロータリー vane、ダイアフラム |
ガスバラストで高圧対応 |
|
低真空 |
1e2〜1e-1 |
ルーツ + ロータリー vane |
速度と電力効率 |
|
高い真空 |
1e-1〜1e-7 |
ディフュージョン、 |
バックストリーム防止 |
|
超高真空（UHV） |
1e-7〜1e-10 |
イオン、クライオポンプ |
材料選択が重要 |
|
非常に高い真空 |
<1e-10 |
ハイブリッドイオン-クライオシステム |
量子レベル環境 |
主要選択基準
1. 最終真空レベル
必要な真空レベルはプロセス仕様に適合している必要があります。例えば：
- 半導体製造では通常、10⁻⁶ Pa以下の真空レベルが必要
- 産業プロセスでは10⁻¹から10² Paの範囲で効果的に動作することがあります
2. ポンピング速度
リットル毎秒 (L/s) または立方メートル毎時 (m³/h) で測定
チャンバー容量とガス負荷に適したサイズを選択
高スループット用途（例：真空炉）では1,000+ m³/hが必要な場合があります
3. ガスおよび化学物質との互換性
- 標準用途: 標準材料（ステンレス鋼、アルミニウム）
- 腐食性環境: 特殊材料が必要で、例えば：
- PTFEコーティング部品（耐酸性用）
- ハステロイまたはニッケル合金（塩素などの強力な化学物質用）
4. エネルギー効率とメンテナンス
- オイルシールポンプ:
- 初期コストが低い
- 定期的なオイル交換が必要（2,000～4,000時間毎）
- 敏感なプロセスでオイル汚染のリスク
- ドライ（オイルフリー）ポンプ:
- 初期投資が高い
- メンテナンス不要（オイル交換なし）
- 清潔なプロセス向けに推奨（例：医薬品、食品）
本文で扱われる主要な専門用語は以下の通りです：
1. 真空シール (しーる) - 真空シール，指真空密封技术，与真空フィードスルーの功能（密封连接）有一定关联。
2。スルースルーパーツ（かんつうぶ） - スルースルーパーツは、一般に壁やパーティションを通過する部分を指し、真空に似た構造を記述するために使用されることもあります。
3。フランツィ - フランジ、真空システム接続コンポーネントで一般的に使用されているフランジ、真空に関連するハードウェアには、この用語が含まれる場合があります。
4. 真空コネクタ (こねくた) - 真空コネクタ，泛指真空环境下的连接器，与フィードスルーの功能接近。
5. 絶縁貫通 (ぜんいんかんつう) - 绝缘贯通，强调真空フィードスルー中可能涉及的绝缘特性。
これらの言葉は「真空フィードスルー」と完全に同等ではありませんが、特定の状況下では近似または関連用語として使用される可能性があります。どの言葉を使用するかは、技術的な詳細や業界規範に依存するため、正確性を確保するためには関連する専門文献を参照するか、専門家に相談することをお勧めします。
