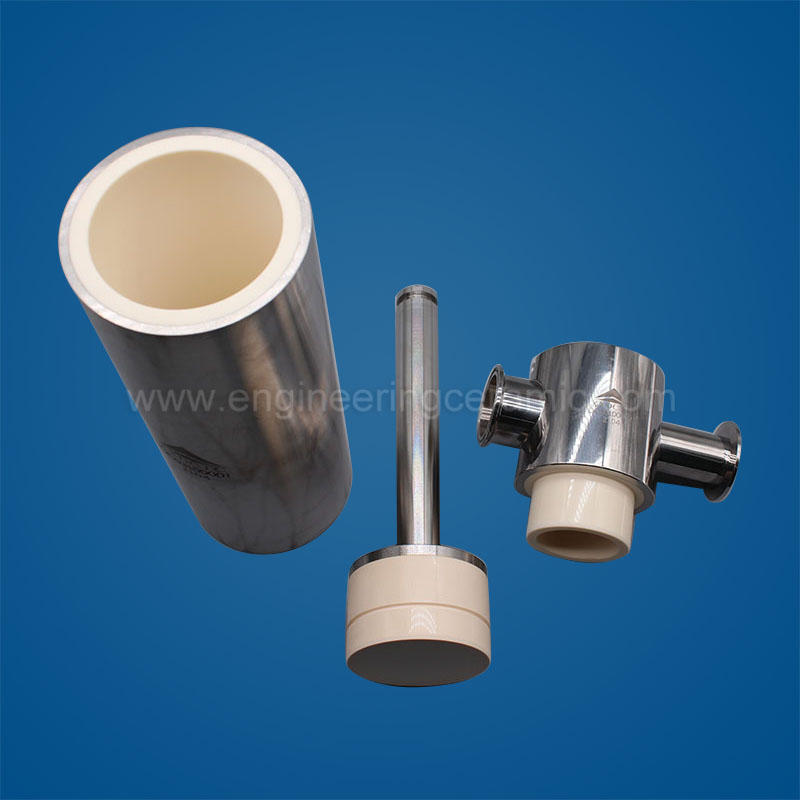

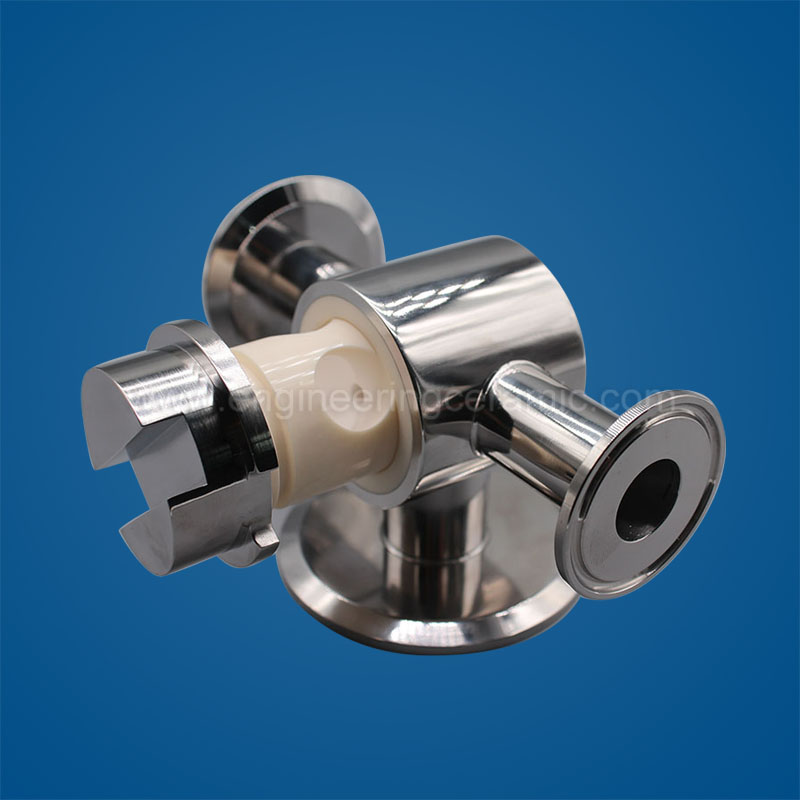

工業用ポンプの運用において、ライナーは摩耗や腐食に直接耐える中心的な摩耗部品として機能します。その性能によって、機器の信頼性と総運用コストが決まります。近年、材料科学の進歩により、 セラミックポンプライナー優れた耐摩耗性と化学的不活性により、石油掘削、化学処理、排煙脱硫 (FGD)、新エネルギー製造などの業界で従来の金属ライナーよりも優先されるアップグレードとなっています。
この記事では、現場データと業界標準に基づいて、セラミック ポンプ ライナーの選択、材料の比較、取り付け上の注意事項、およびメンテナンスのベスト プラクティスについて詳細な分析を提供します。
従来のバイメタルライナーと比較して、セラミックライナーは、硬度と化学的不活性という 2 つの重要な側面で競争力のある利点を提供します。
耐用年数の延長: 高圧スラリー、掘削泥水、研磨性固形物 (ケイ砂、鉄やすり、岩石の切削片など) を含む厳しい使用条件では、金属ライナーは摩耗により急速に破損することがよくあります。セラミック ライナーは通常、4,000 ～ 10,000 時間の連続使用を実現します。これは、バイメタルの代替品よりも 5 ～ 10 倍長くなります。これにより、掘削現場や生産現場でのメンテナンスの頻度と労働力が大幅に軽減されます。
嵌合部品の保護: セラミック ライナーの内面は非常に高い仕上げ (表面粗さは Ra 0.1 ～ 0.3 μm という低さ) を実現できます。この微細な滑らかさにより、ライナーとピストンまたはプランジャーの間の摩擦が最小限に抑えられ、エネルギー消費が削減されると同時に、高価なピストンシールの耐用年数が大幅に延長されます。
すべてのセラミックが同じというわけではありません。最適な選択は、特定の媒体および動作条件によって異なります。以下は、最も一般的な 3 つのセラミック材料を並べて比較したものです。
| 材質の種類 | アルミナ (Al₂O₃) | ZTA（ジルコニア強化アルミナ） | ジルコニア(ZrO₂) |
|---|---|---|---|
| 主な強み | 非常に高い硬度 (HV 13 GPa)。酸やアルカリに対する優れた耐性。 | バランスの取れた性能: 優れた硬度と強化された靭性を組み合わせたもの。費用対効果が高い。 | 優れた破壊靱性 (9 MPa・m¹/²) と曲げ強度 (800 MPa)。 |
| 代表的な用途 | リチウム電池の電解液や食品添加物など、腐食性が高く、影響の少ない化学媒体。 | 油田掘削、シェールガス破砕、および高砂含有高圧泥土の用途。 | 深井戸掘削やスラリー輸送など、高圧、高衝撃、大きな固体粒子を伴う極限条件。 |
| 選択のアドバイス | 化学的腐食が優勢で、固体が比較的柔らかい場合に選択してください。 | 現在、油田で最も一般的なアップグレードであり、従来のクロム鋼ライナーを置き換えます。 | ライナーが (磨耗ではなく) 破断によって頻繁に破損する場合に選択します。 |
セラミック材料は非常に高い硬度を備えていますが、本質的に脆い（耐衝撃性が低い）ものです。現場での故障統計によると、セラミック ライナーの故障の 80% 以上は、動作時ではなく設置時に発生します。早期の障害を避けるために、次の手順に厳密に従ってください。
ハンマーでの直接打撃禁止: ライナーをハウジングに押し込んだり、ハウジングから押し出したりするときは、スチール ハンマーでセラミック ボディや金属シェルを直接叩かないでください。衝撃補助が必要な場合は、力を均等に分散するために必ず銅バー、広葉樹ブロック、または専用の緩衝パッドを使用してください。直接的な衝撃により、肉眼では見えない微細な亀裂が発生する可能性があり、ポンプに負荷がかかると亀裂が広がり、致命的な故障を引き起こす可能性があります。
アセンブリクリアランスの確認: ピストンを取り付ける前に、ピストン本体の最大外径とセラミックライナーの内径が最小アセンブリクリアランス 0.20 mm を維持していることを確認してください。金属ピストンのクリアランスが不十分であったりバリがあると、往復運動中に「点接触」応力が生じ、ライナーの内壁に傷や亀裂が生じる可能性があります。
冬季の凍結防止: 低温環境での停止中は、ポンプ チャンバーとライナーからすべての液体 (泥や水など) を完全に排出します。閉じ込められた液体が凍結して膨張すると、結果として生じる半径方向の圧力により、セラミックインサートが簡単に破損する可能性があります。
ライナーが摩耗限界に達し、交換する必要がある場合、除去方法はポンプで送られる媒体の性質によって異なります。
軽量または清浄な媒体の場合: 媒体が固形分をほとんど含まない清浄な液体の場合、通常、ライナーはハウジングから問題なく分離できます。ライナーの両端にあるスロットまたはポートにプライバーを対称的に挿入し、慎重に作業します。
耐久性の高い媒体または高粘度の媒体の場合: 媒体に固形分が多く含まれている場合、または粘度が高い場合、ライナーがハウジングに固着する可能性があります。この場合、真鍮のドリフト パンチまたは広葉樹ダボを使用して、ライナーの外周を均等に軽くたたき、ライナーをハウジングから徐々に押し出します。 片側のみに集中して力を加えないでください。ライナーが傾いてロックがさらに進む可能性があります。
特定のアプリケーションについては、コンプライアンスと信頼性を確保するために次の技術標準を参照してください。
排煙脱硫 (FGD) 用途: 中国規格 T/CGMA 011001-2017 (排煙脱硫用セラミックライニングポンプ) を参照してください。これは、接液部に金属ハウジング + アルミナセラミックライニングの複合構造を義務付けており、インペラと摩耗プレートの設計耐用年数は 5 年以上です。
スラリーの輸送: 媒体中の固体の最大粒子サイズがポンプの最小流れ断面寸法の 80% を超えないようにしてください。これにより、目詰まりが防止され、セラミックライニングの衝撃摩耗が軽減されます。
にアップグレードするセラミックポンプライナーこれは基本的に、硬度で摩耗と闘い、化学的不活性で腐食と闘う戦略です。初期調達コストは金属ライナーよりも高くなりますが、耐用年数が大幅に長く、セラミック ライナーが嵌合ピストン コンポーネントに提供する保護を考慮すると、総所有コスト (TCO) は圧倒的に有利です。
成功の鍵は、規律ある設置方法と衝撃荷重を厳密に回避することにあります。 セラミックライナーは、適切に扱えば、最も要求の厳しい産業環境においても、耐久性、信頼性、コスト効率の高いパフォーマンスを発揮します。
