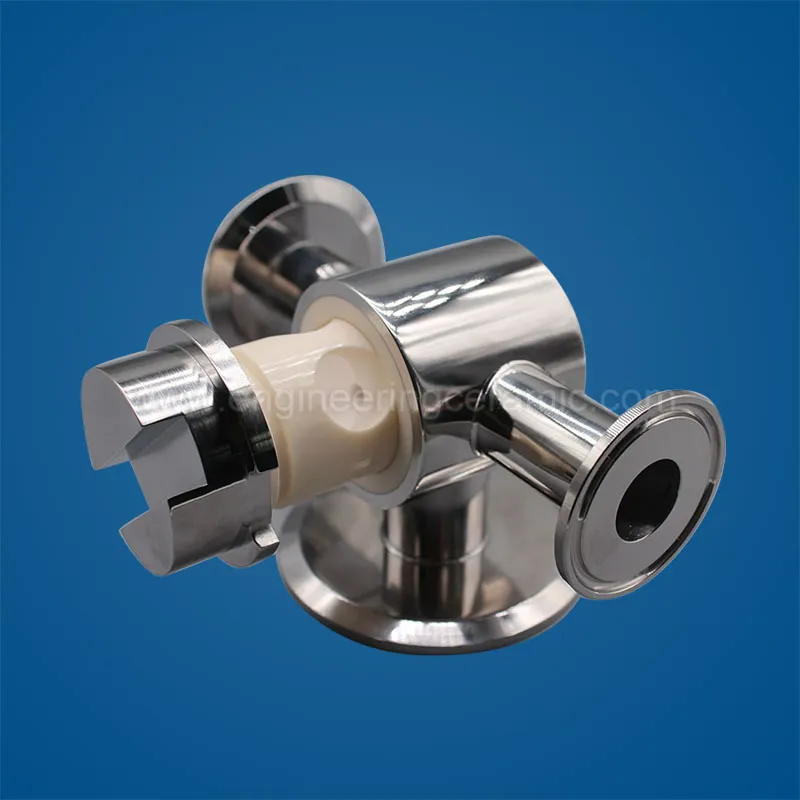

化学処理、発電、採掘などの要求の厳しい産業環境では、ポンプのコンポーネントは常に研磨スラリー、腐食性化学薬品、および極端な温度にさらされています。従来の金属ライナーは早期に故障することが多く、コストのかかるダウンタイムや頻繁な交換につながります。のCセラミックポンプライナーからエンジニアリングセラミックスは、優れた硬度、耐食性、熱安定性を兼ね備えた優れた代替品を提供します。この記事では、ジルコニア セラミック ライナーが重要なポンプ システムにとって賢明な投資となる材料の利点、精密製造、実際の性能について説明します。
ポンプ ライナーはケーシングを摩耗や腐食から保護しますが、従来の材料には限界があります。金属ライナーは化学的攻撃や電気腐食に対して脆弱です。ゴムライナーは高温や研磨粒子によって劣化します。化学薬品の移送、スラリーの取り扱い、高純度の処理などの用途では、これらの障害は生産の損失、メンテナンスコストの増加、安全上のリスクにつながります。
エンジニアリングセラミックスこれらの問題に対処しますセラミックポンプライナー、高級ジルコニア (ZrO₂) セラミックから製造されています。ジルコニアは、機械的特性と化学的特性のユニークな組み合わせを備えています。鋼よりも硬く、ほとんどの酸やアルカリに耐性があり、1000°C を超える温度でも安定しており、完全に非磁性です。このため、汚染を避けなければならない攻撃的な媒体、研磨性固体、または超高純度の液体を扱うポンプにとって理想的な材料となります。
次の表は、主要なパフォーマンス属性をまとめたものです。セラミックポンプライナーからエンジニアリングセラミックス.
| 財産 | アドバンテージ |
| 耐食性 | ほとんどの酸、アルカリ、有機溶剤の影響を受けません。化学および石油化学サービスに最適 |
| 硬度と耐摩耗性 | 硬度 > 1200 HV、研磨スラリー中の金属およびエラストマーライナーの寿命を大幅に延長 |
| 高温安定性 | 1000℃まで機械的完全性を維持し、高温プロセスや熱サイクルに適しています |
| 低い摩擦係数 | エネルギー消費を削減し、シールの寿命を延ばします。滑らかな表面により粒子の付着が最小限に抑えられます |
| 非磁性 | エレクトロニクスや医療機器の製造など、磁場に敏感なアプリケーションに不可欠 |
| 電気絶縁 | 導電性環境における電気腐食や迷走電流による損傷を防止します。 |
| 化学的安定性 | 触媒効果はありません。製薬または食品加工における製品の流れを汚染しません |
| 衛生的安全性 | 非多孔質で洗浄が容易で、飲料水および食品用途の衛生基準に準拠しています。 |
これらの特性は、Ra 0.01 の表面粗さと 0.001 mm 以内の寸法公差によって検証され、正確なフィットと最適な油圧性能を保証します。
エンジニアリングセラミックス(China) Ltd. はセラミック加工において 30 年以上の経験があります。それぞれの製作はセラミックポンプライナー均一な密度を達成するために静水圧プレスされる高純度のジルコニア粉末から始まります。グリーン マシニングの後に 1400 ～ 1600 °C での高温焼結が行われ、セラミックが理論に近い密度まで緻密になります。最後に、ダイヤモンド研削とラッピングにより、ライナーは Ra 0.01 までの表面仕上げと ±0.001 mm の厳しい公差を備えた最終形状になります。
このレベルの精度により、ポンプ ケーシングとの完璧な合わせ面が保証され、漏れが最小限に抑えられ、流れのダイナミクスが最適化されます。ガスケットやシーラントが必要な金属ライナーとは異なり、セラミックライナーは締まり嵌めで取り付けることができるため、別個のシーリングコンポーネントが不要になり、潜在的な漏れ経路が減少し、取り付けが簡素化されます。
のセラミックポンプライナーは、信頼性と寿命が重要な分野で広く使用されています。
• 化学および石油化学処理– 金属腐食が大きな問題となる酸、塩化物、溶剤の取り扱い。
• 発電– 脱硫ポンプ、灰スラリーの処理、および研磨粒子を含む冷却水システム。
• 採掘および鉱物加工– スラリーの磨耗が激しい増粘剤アンダーフロー、浮選回路、尾滓ライン。
• 廃水および排水処理– 砂、スラッジ、および化学的に攻撃的な廃液を処理するポンプ。
• 医薬品および食品加工– 汚染されておらず、簡単に滅菌できる表面を必要とする衛生ポンプ。
• 半導体とエレクトロニクス– 金属汚染が許容できない超純水および化学薬品供給システム。
セラミックライナーの優位性を説明するために、一般的な代替品との典型的な比較を考えてみましょう。
• 金属ライナー（ステンレス鋼、合金20、ハステロイ）– 腐食性媒体中では、孔食、隙間腐食、エロージョンコロージョンが発生しやすい。特殊合金はコストが高く、研磨サービスの寿命は限られています。
• ゴム/エラストマーライナー (天然ゴム、ネオプレン、EPDM)– 優れた耐摩耗性がありますが、温度範囲が限られており (<120°C)、化学的攻撃を受けやすいです。膨潤や劣化により寸法変化が生じる場合があります。
• セラミックライナー（ジルコニア、アルミナ、炭化ケイ素）– 広い温度範囲にわたって優れた耐摩耗性と耐腐食性を備えています。非反応性で寸法安定性があります。初期費用は高くなりますが、耐用年数がはるかに長くなり、総所有コストが削減されます。
多くのオペレータにとって、交換間隔が長くなり、多くの場合、金属やゴムよりも 5 ～ 10 倍長くなるため、セラミック技術への初期投資が正当化されます。
エンジニアリングセラミックスカスタマイズされたソリューションを専門としています。同社の経験豊富なエンジニアリング チームは、ピーク温度、化学環境、熱衝撃リスクなどの動作条件に基づいた材料の選択を支援します。カスタムライナーは、既存のポンプケーシングや新しい設計に合わせて、幅広い直径、長さ、壁厚で製造できます。
追加のカスタマイズ オプションには次のものがあります。
• 大口径ポンプ用の複数ピースのセグメント化されたライナーにより、設置が簡素化されます。
• 統合されたウェアリングセクションにより、隙間の漏れを減らし、効率を向上させます。
• 摩擦損失を軽減し、スラリーの流れを向上させるための特殊な表面仕上げ。
• セラミックと金属フランジまたはコネクタを組み合わせた混合材料設計。
30年以上の業界経験を活かし、エンジニアリングセラミックスは、コンセプトから試運転までの包括的なサポートを提供し、各ポンプ ライナーがその用途の正確な要求を確実に満たすことを保証します。
A: ジルコニアは約 1000℃まで強度と耐食性を維持します。より高温の場合には、炭化ケイ素などの他のセラミック材料が推奨される場合があります。
A: はい。ジルコニアの高硬度 (>1200 HV) により、硬質微粒子による浸食に対して非常に耐性があり、摩耗条件下で金属またはエラストマーライナーよりも大幅に優れた性能を発揮します。
A: もちろんです。ジルコニアは化学的に不活性で、非多孔質で、汚染がありません。 FDA および EU の食品接触規制に準拠しており、オートクレーブまたは CIP/SIP プロセスで滅菌できます。
A: ジルコニア ライナーは標準のステンレス鋼よりも初期コストが高くなりますが、多くの場合、腐食/摩耗性のサービスでは金属ライナーよりも 3 ～ 5 倍長持ちします。ダウンタイムと交換コストの削減を考慮すると、通常、総所有コストは低くなります。
A: セラミックライナーは通常、修理ではなく交換されます。ただし、適切な取り扱いと設置を行えば、非常に長い耐用年数が得られます。また、定期メンテナンス時のダウンタイムを最小限に抑えるために、予備のライナーを携行することをお勧めします。
A: はい、当社のエンジニアリング チームがお客様のプロセス条件 (温度、圧力、化学組成、粒子サイズ) を確認し、ポンプに最適なセラミック グレードと形状を推奨します。
腐食性、摩耗性、または高温環境で動作するポンプ システムの場合、セラミックポンプライナーからエンジニアリングセラミックス比類のない耐久性とパフォーマンスを実現します。ジルコニアの卓越した硬度、化学的不活性、熱安定性は、サービス間隔の延長、メンテナンスの軽減、プロセスの信頼性の向上につながります。 30 年以上にわたるセラミック工学の専門知識とカスタム ソリューションへの取り組みにより、エンジニアリングセラミックスは、化学品から医薬品まで幅広い業界の信頼できるパートナーです。あなたの用途について今すぐお問い合わせください。ポンプをより長く、より効率的に稼働させるライナーの選択をお手伝いします。
